Heap

O que é Heap?

A heap é uma área de memória diferente da stack. Nela, variáveis podem ser dinamicamente alocadas. Enquanto variáveis locais são criadas e destruídas toda vez que você entra/sai de uma função, a heap permanece até o fim do programa. Se a stack é criada automaticamente, a heap é criada manualmente pelo programador. Isso abre bastante margem de erro e exploração de vulnerabilidades.

Por exemplo:

int funcao{
    int x = 10; // Essa variável vai sumir quando a função retornar, está na stack.

    int *array = malloc(4 * sizeof(int)); // Reservamos (alocamos) espaço para quatro inteiros. Recemos de volta um ponteiro.
    array[0] = 101; // Acessamos o ponteiro e definimos valor = 101 no endereço na heap.
    array[1] = 102; // Acessamos o ponteiro e definimos valor = 102 no endereço na heap.

    free(array); // Procedimento padrão: liberamos o espaço alocado

    // Da mesma forma, para variável simples
    int *y = malloc(sizeof(int));
    y* = 15;

    free(y)
}

No C, podemos alocar memória com:

• malloc(n) - Aloca n bytes de memória. Se pedimos 4 bytes (um inteiro), teremos 4 bytes reservados na heap. O malloc aloca do jeito que está, então se temos inicialmente 0x41256112 na heap (lixo de memória), o lixo continua ali.
• calloc(n) - Aloca n bytes de memória, mas preenche com zeros o local onde alocamos.

O que malloc e calloc retornam é um ponteiro. Ou seja:

1. malloc(4)
2. Pedimos para reservar 4 bytes de memória na heap
3. malloc reserva e retorna o ponteiro/endereço do início da memória reservada. Uma variável y recebe esse ponteiro/endereço.
4. quando fazemos y* = 15, o * acessa o endereço de y e coloca nosso dado lá. O lixo que estava lá some após essa atribuição.
5. Quando fazemos free(y), dizemos ao programa que aquele espaço na heap não vai ser mais usado. Assim, outra variável pode ocupar esse espaço futuramente.

Heap antes do malloc:
[ lixo | lixo | lixo | lixo | lixo | ... ]

Após malloc(4):
[y] -> [  ][  ][  ][  ]   // 4 bytes contendo lixo
       ↑
       y aponta para aqui

Após *y = 15 (se y for int*):
[y] -> [0x00][0x00][0x00][0x0F]  // 15 em little-endian

A heap cresce de tamanho conforme a necessidade, e é o programador que decide quando criar/destruir variáveis. Os dados podem durar até o fim do programa, independente de onde estivermos na execução. Outra vantagem é que a stack tem tamanho limitado (~8MB no Linux) enquanto os dados na heap podem ser muito grandes e complexos.

Funcionamento da Heap

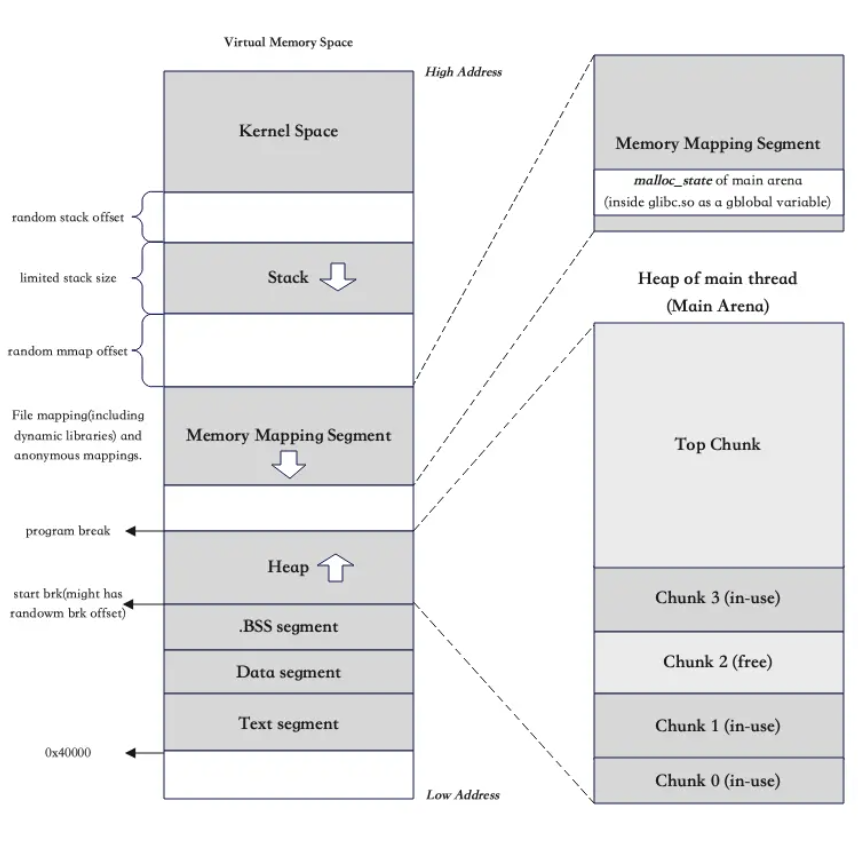

Heap na memória do processo

A heap é um espaço contínuo na memória. Enquanto a stack cresce para endereços mais baixos, a heap cresce para endereços mais altos.

Para um processo qualquer (programa), temos a seguinte organização na memória:

O Memory mapping Segment (ou mmap region) é uma área da memória virtual onde arquivos e bibliotecas são mapeados para dentro do espaço de memória do processo, permitindo acesso direto como se fossem memória RAM. No Memory Mapping Segment, colocamos:

• bibliotecas/bibliotecas compartilhadas
• arquivos mapeados
• alocações grandes via mmap() (veremos mais adiante)

Já no espaço da heap temos os chunks, que são as alocações pequenas que fazemos na heap (explicarei mais adiante).

Dentro do malloc

O malloc usa system calls internas que criam um novo espaço de memória.

• brk/sbrk - Controlam o limite superior da heap de um processo. Existe um ponto na memória chamado program break (vide imagem), que marca o fim da heap. Tudo abaixo desse ponto é memória alocada, tudo acima é espaço livre. Usar brk é dizer "mova o program break".
  • Isso traz problemas. Imagine que você aloca A, B, C e depois libera B. Agora tem um buraco no meio da heap (fragmentação). Se você tentar alocar algo maior que o buraco, a alocação pode falhar pois não há um bloco contínuo grande o suficiente.
  • Devido a isso, brk/sbrk são usadas internamente pelo malloc apenas para alocações pequenas e médias (até 128 KB).
• mmap - Enquanto brk só mexe na heap, mmap pode criar mapeamentos de memória independentes em qualquer lugar do espaço do Memory Mapping Segment.
  • mmap não armazena de maneira contínua na memória, cada alocação fica isolada. O kernel Linux gerencia cada mmap como uma Área de memória virtual separada.
  • Quando alocamos com mmap, recebemos uma região separada da heap tradicional. Quando liberamos com munmap, devolvemos toda a região ao SO de uma vez. O fato da alocação não ser contínua igual o brk elimina o problema de fragmentação.

Com brk (contínuo):
[MapA: 4KB][MapB: 4KB][MapC: 4KB]  ← Tudo alocado
free(MapB)
[MapA: 4KB][LIVRE: 4KB][MapC: 4KB]  ← Buraco!

Mas com mmap NÃO É ASSIM:

Estado REAL do mmap:
Endereço 0x1000: [MapA: 4KB]
Endereço 0x5000: [MapB: 4KB]  ← Não é contínuo com A!
Endereço 0x9000: [MapC: 4KB]

munmap(MapB):
Endereço 0x1000: [MapA: 4KB]
Endereço 0x5000: [~~~~~~ ESPAÇO REMOVIDO ~~~~~~]
Endereço 0x9000: [MapC: 4KB]

Para alocações pequenas (até 128 KB), o malloc usa a heap tradicional via brk. Para alocações grandes (acima de 128 KB), o malloc usa mmap diretamente. Isso evita fragmentar a heap principal com blocos blocos enormes.

Você pode ver essa diferença na prática: se você alocar 100 bytes com malloc(), o endereço retornado estará próximo do início do espaço de memória (na região da heap tradicional). Se você alocar 200KB, o endereço estará em uma região completamente diferente (no memory mapping segment), muito mais próximo da stack.

Chunks

Na heap, alocamos de maneira contínua na memória (um atrás do outro). Os espaços disponíveis/alocados na heap são representados por chunks (blocos), que contém a região de memória com informações internas e espaço para os dados que você irá colocar ali.

Se alocamos memória com malloc, um chunk armazena metadados e nossos dados ali. Se há espaço na heap sem memória em uso, mas entre dois chunks em uso, por exemplo, esse espaço livre será um free chunk (chunk livre).

Internamente, todo chunk é armazenado em uma struct malloc_chunk:

struct malloc_chunk {

  INTERNAL_SIZE_T      mchunk_prev_size;  /* Size of previous chunk (if free).  */
  INTERNAL_SIZE_T      mchunk_size;       /* Size in bytes, including overhead. */

  struct malloc_chunk* fd;         /* double links -- used only if free. */
  struct malloc_chunk* bk;

  /* Only used for large blocks: pointer to next larger size.  */
  struct malloc_chunk* fd_nextsize; /* double links -- used only if free. */
  struct malloc_chunk* bk_nextsize;
};

typedef struct malloc_chunk* mchunkptr;

A diferença entre chunks alocados e livres é como o espaço de memória é usado.

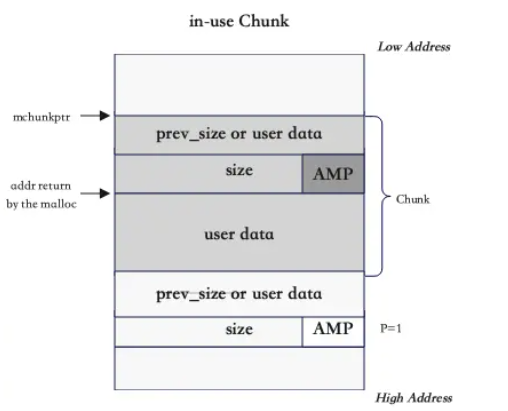

Chunks alocados (em uso)

Um chunk alocado consiste de 4 partes:

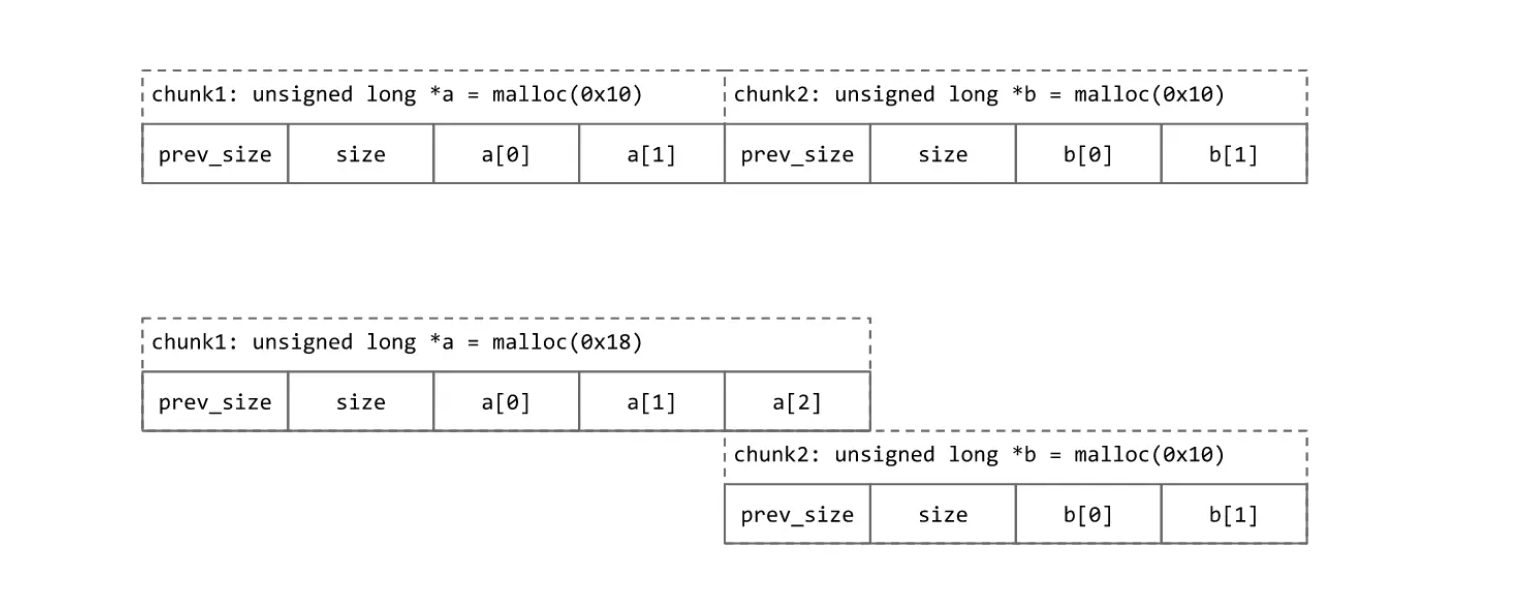

1. prev_size ou user_data - Se o chunk anterior adjascente estiver livre, contém o seu tamanho. Caso o chunk anterior adjascente esteja ocupado, a heap economiza espaço, "doando" esses 8 bytes (para 64 bits) para o chunk adjascente anterior. Abaixo, vemos um exemplo disso.

2. size com AMP - Contém tamanho do chunk atual. Tanto em 32 quanto 64 bits, deve ser um múltiplo de 4 ou 8. Assim, os últimos 3 bits nunca são usados, e usam-se eles para verificar 3 flags:
   1. A, NON_MAIN_ARENA - A arena principal usa a heap da aplicação. Outras arenas usam mmap'd heaps. Se o bit é 0, o chunk vem da main arena e da main heap. Se é 1, o chunk vem de mmap'd memory e a localização da heap pode ser computada a partir do endereço do chunk.
   2. M, IS_MAPPED - Se o bit é 1, o chunk foi alocado com mmap e não faz parte da heap.
   3. P, PREV_INUSE - Se o bit é 1, o chunk anterior (adjascente) está sendo usado. Caso seja 0, o chunk anterior está livre.
3. user_data - Contém os dados que o programa quiser guardar. O endereço retornado pelo malloc é o início de user_data.

Assim, para chunks alocados:

0x00: prev_size ou user_data  // Depende do uso do chunk anterior
0x08: size       // Tamanho + flags (A|M|P)
0x10: user_data  // Início dos dados do usuário

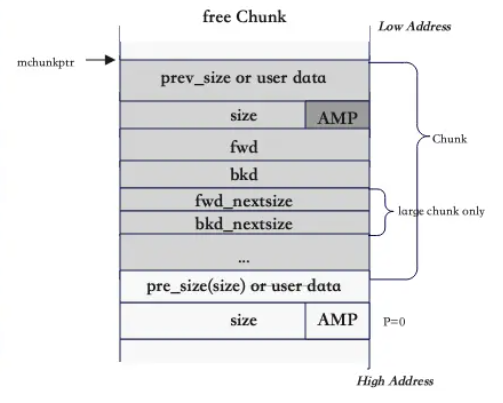

Chunks livres

Um chunk livre consiste de 4 partes:

1. prev_size ou user_data - Já comentado
2. size com AMP - Já comentado
3. fwd, bkd
   1. fwd - Endereço do próximo chunk livre
   2. bkd - Endereço do chunk livre anterior
4. fwd_nextsize, bkd_nextsize - Usados para otimizar a busca por chunks livres apenas nos large bins.
   1. fwd_nextsize - Endereço para o próximo chunk na lista de tamanhos, sendo este menor que o chunk atual
   2. bkd_nextsize - Endereço para o chunk anterior na lista de tamanhos, sendo este maior que o chunk atual.

Exemplo para fwd_nextsize e bkd_nextsize:

Large Bin (tamanhos: 1024, 1024, 512, 256, 256, 128)

Lista principal (fd/bk):
[1024-A] <-> [1024-B] <-> [512] <-> [256-A] <-> [256-B] <-> [128]

Lista nextsize (fwd_nextsize/bkd_nextsize):
[1024-A] <-> [512] <-> [256-A] <-> [128]
   ↑           ↑         ↑           ↑
(primeiro    (único)   (primeiro)  (único)
 de 1024)               de 256)

Binning

Bins são listas organizadas de chunks livres no gerenciador de memória do glibc (ptmalloc2). Eles funcionam como cache para alocações futuras, reduzindo a fragmentação e melhorando o desempenho. Cada tipo de bin tem características específicas para diferentes padrões de uso de memória.

Quando um chunk é liberado, ele é colocado em um bin. O movimento não é real, apenas um ponteiro a este chunk é armazenado na lista (bin). A estrutura de um chunk livre também varia dependendo do bin onde ele está armazenado.

Fast Bins

Armazenam chunks pequenos em uma lista simples encadeada. Os chunks, muito pequenos, são reusados rapidamente e de modo eficiente. Devido a isso, chunks na fastbin não se consolidam (não são absorvidos por chunks livres próximos, de modo a formar um maior), apenas em casos extremos (explicados mais adiante).

• Localização: fastbinsY[] (Os fast bins não ficam com os outros bins em bins[])
• Faixa de tamanhos: 16 a 80 bytes (arquitetura x86) ou 32 a 160 bytes (arquitetura x64)
• Número de bins: 10 bins (padrão no glibc moderno), cada bin possuindo uma faixa de tamanhos diferentes (em bytes).
• Estrutura: LIFO - Last In First Out - O chunk mais novo é o primeiro a ser alocado. HEAD aponta para o primeiro chunk e é 0 se o fastbin está vazio. É uma lista encadeada simples (só fd)

Chunk livre em fast bins:

+---------------+---------------+
| prev_size     | size (AMP)    |  <- Header
+---------------+---------------+
| fd            |               |  <- Corpo do chunk livre (bwd não existe)
+---------------+---------------+
|                               |
|          Espaço útil          |
+---------------+---------------+

Organização por Tamanho do chunk:

Índice	Tamanho (x86)	Tamanho (x64)
fastbinsY[0]	0x20 - 0x2f bytes	0x40 - 0x4f bytes
fastbinsY[1]	0x30 - 0x3f bytes	0x50 - 0x5f bytes
fastbinsY[2]	0x40 - 0x4f bytes	0x60 - 0x6f bytes
...	...	...

Podemos ver tudo isso na prática:

#include <stdio.h>
#include <stdlib.h>

int main() {
    char *a = malloc(20);
    char *b = malloc(20);
    char *c = malloc(20);

    printf("a: %p\nb: %p\nc: %p\n", a, b, c);

    puts("Freeing...");

    free(a);
    free(b);
    free(c);

    puts("Allocating...");

    char *d = malloc(20);
    char *e = malloc(20);
    char *f = malloc(20);

    printf("d: %p\ne: %p\nf: %p\n", d, e, f);
}

Conseguimos:

a: 0x55bbef0072a0
b: 0x55bbef0072c0
c: 0x55bbef0072e0
Freeing...
Allocating...
d: 0x55bbef0072e0
e: 0x55bbef0072c0
f: 0x55bbef0072a0

Como você pode ver, o chunk a foi realocado para o chunk f, b para e e c para d. Então, se damos free() em um chance, há uma boa chance de nosso próximo malloc - se for do mesmo tamanho - usar o mesmo chunk.

Quando damos free, o chunk entra na lista do fast bin. Cada free empurra o chunk que estava em HEAD para baixo. Quando solicitamos um chunk do fast bin para usar, o primeiro a ser chamado é justamente o último a ser inserido! (inserimos em HEAD, retiramos de HEAD)

VISÂO DO FASTBINSY[0] FAZENDO LIFO

# Início
HEAD -> NULL

# free(a)
HEAD -> a

# free(b)
HEAD -> b -> a

# free(c)
HEAD -> c -> b -> a

# malloc(d)
HEAD -> b -> a

# malloc(e)
HEAD -> a

# malloc(f)
HEAD -> NULL

Lembre-se de que HEAD -> a significa que a variável HEAD possui o endereço do chunk a.

Pode ser confuso inserirmos no começo e não no fim, o que seria visualmente bonitinho. Mas como o fastbin só tem HEAD e não tem TAIL, toda vez que fosse inserir no final teria de percorrer toda a lista, o que não é otimizado (imagine ter que percorrer 1 milhão de chunks a cada alocação). Com isto, gastamos só 1 operação, a de fazer HEAD apontar para o novo chunk. Isso explica porque trocamos a ordem dos chunks realocados.

Unsorted Bin

• Localização: bins[1] (índice 1 do array de bins)
• Estrutura: Lista encadeada dupla circular (fd e bk, e o último elemento aponta para o primeiro, e vice-versa)
• Propósito: Lista temporária para chunks recém-libertados que não são rápidos (não vão pro fast bin)

Chunk livre em unsorted bin:

+---------------+---------------+
| prev_size     | size (AMP)    |  <- Header
+---------------+---------------+
| fd            | bk            |  <- Corpo do chunk livre
+---------------+---------------+
|                               |
|          Espaço útil          |
+---------------+---------------+

Funcionamento:

1. Ponto de entrada: Quando um chunk é liberado (free()), ele normalmente vai primeiro para o unsorted bin
2. Processamento: Durante chamadas subsequentes a malloc(), o allocator percorre o unsorted bin para tentar reutilizar chunks
3. Ordenação: Se um chunk no unsorted bin for adequado para uma requisição, é usado; caso contrário, é movido para o small ou large bin apropriado

Small Bins

• Número de bins: 62 bins (índices 2 a 63 no array de bins)
• Estrutura: FIFO - First In First Out - O chunk mais antigo é o primeiro a sair.
• Faixa de tamanhos: 32 - 1008 bytes (bin[2] - [63]) (em x64)
• Coalescimento: Chunks adjacentes podem ser unidos quando livres
• Relação com fast bins: Chunks de tamanhos equivalentes podem existir tanto em fast bins quanto em small bins

Chunk livre em small bin (igual ao unsorted):

+---------------+---------------+
| prev_size     | size (AMP)    |  <- Header
+---------------+---------------+
| fd            | bk            |  <- Corpo do chunk livre
+---------------+---------------+
|                               |
|          Espaço útil          |
+---------------+---------------+

Cada small bin armazena chunks de tamanho exato:

• Bin 2: Chunks de 0x20 bytes (32 bytes)
• Bin 3: Chunks de 0x30 bytes (48 bytes)
• Bin 4: Chunks de 0x40 bytes (64 bytes)
• Padrão: Bin n armazena chunks de tamanho 16 × n bytes

Large Bins

• Número de bins: 63 bins (índices 64 a 126 no array de bins)
• Estrutura: Lista encadeada dupla (fd e bk)
• Tamanhos variados: Cada bin contém chunks dentro de uma faixa de tamanhos
• Ordenação interna: Chunks dentro de um large bin são ordenados por tamanho (decrescente)

Chunk livre em large bins:

+---------------+---------------+
| prev_size     | size (AMP)    |  <- Header
+---------------+---------------+
| fd            | bk            |  <- Links da lista principal
+---------------+---------------+
| fwd_nextsize  | bkd_nextsize  |  <- Links da lista por tamanho
+---------------+---------------+
|                               |
|          Espaço útil          |
+---------------+---------------+

Os large bins são organizados em grupos com intervalos crescentes, com intervalo de 128 bytes para cada um:

Grupo	Índices	Intervalo (bytes)
1	64-71	1024-1151
2	72-79	1152-1279
3	80-87	1280-1407
4	88-95	1408-1535
5	96-103	1536-1663
6	104-111	1664-1791
7	112-119	1792-1919
8	120-126	1920-2047

Head e Tail

Cada bin é representado por uma lista com dois valores, HEAD (cabeça) e TAIL (cauda). HEAD é o primeiro chunk da lista e TAIL é o último. As inserções ocorrem em HEAD tanto em LIFO quanto em FIFO, e em estruturas LIFO (como fastbins) a realocação ocorre ali também, mas em estruturas FIFO (como small bins) a realocação ocorre em TAIL. Para fastbins, TAIL é nulo.

Algoritmo de busca malloc

Quando malloc() precisa de um chunk:

• Se o tamanho requerido é do tamanho fastbin, procura por chunks livres na fast bin.
  • Se encontrar um chunk livre, retorna ele.
• Se o tamanho requerido é do tamanho smallbin, procura por chunks livres na smallbin.
  • Se encontrar um chunk livre, retorna ele.
• Se o tamanho requerido é do tamanho largebin, primeiro consolidamos os largebins com malloc_consolidate().
  • Se encontrar um chunk livre, retorna ele.
• Se ainda não encontrarmos, olhamos em unsorted bin.
  • Se estiver vazio, aumentamos a heap movendo o top chunk (próximo tópico) para trás e fazendo espaço para ceder chunk
  • Se não há espaço no top chunk, faz-se a consolidação do fastbin
  • Se não há chunks suficientes na fastbin, chama-se sysmallocque chama mmap, alocando o chunk no Memory Map Region (muito espaço).

Algoritmo comum a todos os bins:

• Se o tamanho requerido é igual ao tamanho do chunk na bin, retorna o chunk.
• Se é menor, divide o chunk na bin em dois e retorna a porção com o tamanho correto

A fastbin faz sim consolidação, mas na alocação quando não há espaço, não no free.

Top chunk

O top chunk é o último chunk na heap. O tamanho dele é igual a todo o espaço livre da heap.

Se um novo chunk é alocado e não há chunks livres que sirvam, o top chunk encolhe e é empurrado para trás para dar espaço para a nova heap.

Se o tamanho do chunk requerido é menor ou igual ao tamanho do top chunk, ele é quebrado em dois chunks - O return chunk (onde o top chunk estava) e o remainder chunk, que vira o novo top chunk com um tamanho reduzido.

Se o tamanho é maior do que o top chunk pode lidar, glibc tenta consolidar fastbins. Se não há fastbins (ou não há espaço o suficiente), usa-se sysmalloc, que chama mmap (em sistemas que têm isso), alocando esse chunk no Memory Map Region.
